單相中頻電源
産品介紹：
DZP系列單相中頻靜變電源采用先進電力電子技術和自動控制理論，專門針對航空、雷達等軍用設備設計制造，質量穩定可靠，在軍用維修機庫、航空航天科研院所等單位廣泛應用，本系列産品才采用SPWM脈寬調試和瞬時反饋波形控制技術，波形純淨、質量穩定，具備瞬時抗沖擊能力，能夠滿足沖擊性負載需求，該系列電源采用模塊化設計，體積小、重量輕、噪音低，處于國內領頭水平。
應用領域：
産品廣泛應用于航空、雷達等軍用設備設計制造；軍用維修機庫；航空航天科研院所等。
- 詳細介紹
- 技術參數
産品特點：
1、電源采用先進的雙閉環反饋控制技術。
2、輸入輸出使用隔離變壓器實現電氣隔離。
3、響應迅速，輸出穩定。
4、電源具備高達3倍額定電流的抗沖擊能力。
5、采用高頻開關技術，使中頻輸出波形純淨，失真度小。
6、豐富的遠程控制接口：客戶可以選配RS232、RS485、開關量、模拟信号等多種遠程通訊/遠程控制方式，實現遠端對電源的控制。
7、智能溫控調節風機，降低噪聲，延長壽命。

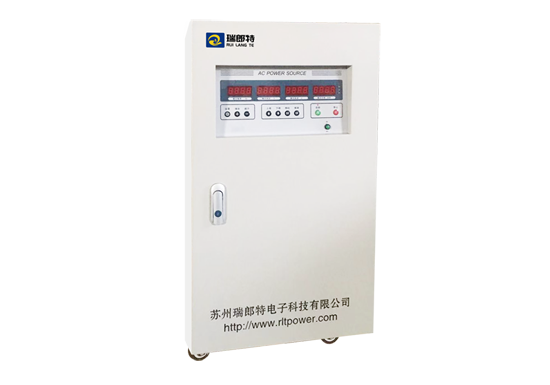

産品圖片：
| 型号（DZP-） | 11010 | 11020 | 11050 | 11100 | 11150 | |
|---|---|---|---|---|---|---|
| 容量 | 1KVA | 2KVA | 5KVA | 10KVA | 15KVA | |
| 輸入電壓 | 單相 AC220V±10%/三相 AC380V±10% | |||||
| 輸入頻率 | 50/60Hz±5% | |||||
| 電路方式 | SPWM方式，正弦波輸出 | |||||
| 輸出頻率 | 400Hz, | |||||
| 頻率穩定度 | ≤0.1% | |||||
|
輸出 電流 |
9.2A | 18A | 45A | 91A | 136A | |
| 4.6A | 9A | 22.5A | 45.5A | 58A | ||
| 輸出電壓 | 固定輸出：115V;0-300V可調，調壓步幅0.1V | |||||
| 輸出相數 | 單相 | |||||
| 源電壓效應 | ≤1% | |||||
| 負載效應 | ≤1% | |||||
| 波形失真度 | ≤1.5%(阻性負載） | |||||
| 動态特性 | 100%突加突卸負載，電壓突變≤5%，恢複時間20ms。 | |||||
| 過載報警 | ＞110%報警 | |||||
| 保護裝置 | 短路保護，過載保護，過流保護，功率器件過熱保護。 | |||||
| 過載能力 | 可承受功率不大于電源額定功率0.5倍的感性負載或波峰因數不大于3.0整流性負載的啓動沖擊，并正常運行。 | |||||
| 記憶功能 | 自動記憶上次啓動運行參數 | |||||
| 效率 | 2kVA(含)以下：≥80% 3kVA(含)以上：≥85% | |||||
| 預置功能 | 在待機狀态時，可預置輸出頻率，輸出檔位，輸出電壓，通訊波特率，本機地址等參數。 | |||||
| 在線調整功能 | 在運行狀态時，按“增”鍵或“減”鍵，調節“電壓”或“頻率”旋鈕可在線調整輸出電壓、輸出頻率。 | |||||
| 鎖定功能 | 在待機狀态時，可以按“預置”鍵兩次，進入高位檔鎖定選擇狀态，通過“增”鍵或“減”鍵選擇“AUTO”或“HOLD”狀态。 | |||||
| 通訊接口 | 選配RS232或RS485通訊 | |||||
| 顯示 | 電壓 | 分辨率：0.1V; 精度：±(0.4%×讀數值+0.1%×滿量程值) | ||||
| 電流 | 分辨率：0.001A/0.01A 精度：±（0.4%×顯示值+0.1%×額定輸出值） | |||||
| 功率 | 分辨率：1W 精度：±1%（功率因數0.8以上） | |||||
| 顯示方式 | ||||||
| 尺寸（寬×深×高）,單位：mm | 440×400×135 | 440×480×235 | 410×560×650 | 460×680×830 | 510×850×1200 | |
| 環境溫度 | 溫度：0～40℃ 相對濕度：≤90%RH | |||||
| 備注：可接受各種非标類定制電源。 | ||||||
| 型号（DZP-） | 31300 | 31450 | 31600 | 311000 | 312000 | |
|---|---|---|---|---|---|---|
| 容量 | 30KVA | 45KVA | 60KVA | 100KVA | 200KVA | |
| 輸入電壓 | 三相 AC380V±10% | |||||
| 輸入頻率 | 50/60Hz±5% | |||||
| 電路方式 | SPWM方式，正弦波輸出 | |||||
| 輸出頻率 | 400Hz | |||||
| 頻率穩定度 | ≤0.1% | |||||
|
輸出 電流 |
低位檔 | 272A | 409A | 545A | 909A | 909（高位檔可調） |
| 高位檔 | 136A | 204A | 272A | 454A | ||
| 輸出電壓 | 固定輸出：115V;0-300V可調，調壓步幅0.1V | |||||
| 輸出相數 | 單相 | |||||
| 源電壓效應 | ≤1% | |||||
| 負載效應 | ≤1% | |||||
| 波形失真度 | ≤1.5%(阻性負載） | |||||
| 動态特性 | 100%突加突卸負載，電壓突變≤5%，恢複時間20ms。 | |||||
| 過載報警 | ＞110%報警 | |||||
| 保護裝置 | 短路保護，過載保護，過流保護，功率器件過熱保護。 | |||||
| 過載能力 | 可承受功率不大于電源額定功率0.5倍的感性負載或波峰因數不大于3.0整流性負載的啓動沖擊，并正常運行。 | |||||
| 記憶功能 | 自動記憶上次啓動運行參數 | |||||
| 效率 | 2kVA(含)以下：≥80% 3kVA(含)以上：≥85% | |||||
| 預置功能 | 在待機狀态時，可預置輸出頻率，輸出檔位，輸出電壓，通訊波特率，本機地址等參數。 | |||||
| 在線調整功能 | 在運行狀态時，按“增”鍵或“減”鍵，調節“電壓”或“頻率”旋鈕可在線調整輸出電壓、輸出頻率。 | |||||
| 鎖定功能 | 在待機狀态時，可以按“預置”鍵兩次，進入高位檔鎖定選擇狀态，通過“增”鍵或“減”鍵選擇“AUTO”或“HOLD”狀态。 | |||||
| 通訊接口 | 選配RS232或RS485通訊 | |||||
| 顯示 | 電壓 | 分辨率：0.1V; 精度：±(0.4%×讀數值+0.1%×滿量程值) | ||||
| 電流 | 分辨率：0.001A/0.01A 精度：±（0.4%×顯示值+0.1%×額定輸出值） | |||||
| 功率 | 分辨率：1W 精度：±1%（功率因數0.8以上） | |||||
| 顯示方式 | 彩色觸摸屏顯示 | |||||
| 尺寸（寬×深×高）,單位：mm | 510×850×1200 | 560×1200×1398 | 1460×860×1820 | |||
| 環境溫度 | 溫度：0～40℃ 相對濕度：≤90%RH | |||||
| 備注：單相輸出可定制更大功率的非标準電源。 | ||||||
