高精度雙向測試電源
産品介紹：
EV系列高精直流測試電源專為驅動電機系統産品測試而開發的測試電源設備。配套了洩放裝置，能夠滿足測試中産生的瞬時能量以及饋電能量的消耗。采用全橋移相軟開關技術、雙閉環控制電路；輸出精度高，效率高，運行穩定。采用單向輸出高精測試電源實現電機共直流母線。對于停機、刹車時産生的能量以熱能形式進行消耗，成本較能量回饋式對托方案成本更低。更适合于生産線的測試。
應用領域:
新能源汽車整車企業、電機測試、科研院校、電池企業等。
- 詳細介紹
- 技術參數
産品特點:
(1)具有恒壓、恒流、恒功率多種輸出模式。
(2)全功率內能量雙向流動，運行穩定可靠。
(3)采用PWM整流技術，功率因素>0.99，輸入諧波<3%，效率大于93%。
(4)采用高速數字控制技術，輸出精度達到0.1%。
(5)采用七寸觸摸屏顯示、操作、便捷。
(6)內部器件采用LEM、英飛淩等國際品牌，設備可靠性高。
(7)采用模塊化設計，設備後期維護簡便。
(8)一體式散熱通道設計、溫升低、運行可靠性高、使用壽命更長。

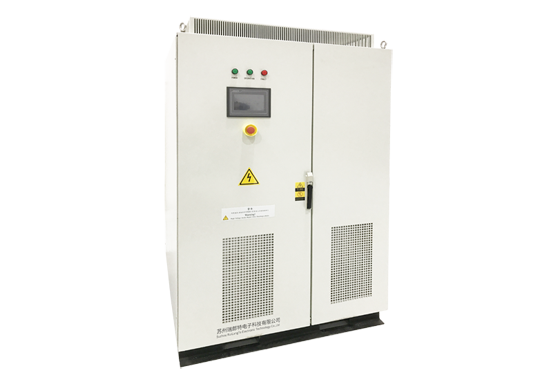

産品圖片：
|
交 流 特 性 |
輸入方式 | 三相四線 | |
| 電 壓 | 380V+10%,50Hz+5Hz | ||
| 功率因數 | ≥0.99 | ||
| 總電流諧波 | ≤3% | ||
|
直 流 特 性 |
電壓範圍 | 12V～1000V | |
| 輸出精度 | ≤0.1%F.S | ||
| 源效應 | ≤0.1%F.S | ||
| 負載效應 | ≤0.1%F.S | ||
| 紋波（Vrms） | ≤0.2%F.S | ||
| 響應時間 | ≤5ms | ||
|
回 饋 特 性 |
交流電壓 | 342V～440V(允許電壓範圍) | |
| 交流頻率 | 47.5Hz～52.5Hz（允許電網頻率） | ||
| 功率因數 | ≥0.99 | ||
| 總諧波含量 | ≤3% | ||
| 切換時間 | ≤10mS | ||
| 回饋功率 | 支持滿量程功率回饋 | ||
| 通訊接口 | RS485（标配）、CAN（可選）、以太網（可選） | ||
| 外部模拟接口 | 支持緊急停止、啓動/停止、故障檢測、運行狀态檢測接口 | ||
|
安 全 特 性 |
絕緣電阻 | ≥20MΩ | |
| 耐壓性能 | 2000VDC | ||
| 接地電阻 | ≤100mΩ | ||
| 保護功能 | 缺相、過熱、過壓、限壓、恒功率、過流、短路、超載等各種告警裝置 | ||
| 噪 聲 | ≤65dB | ||
| 防護等級 | IP21 | ||
| 冷卻方式 | 強制風冷 | ||
|
工 作 環 境 |
環境溫度 | 0℃～65℃ | |
| 環境濕度 | 10%～90%(無凝露) | ||
| 海拔高度 | ≤2000m | ||
