三相變頻電源
産品介紹：
RLT系列三相交流變頻電源，以DSP處理器為核心，全數字化控制與反饋，以SPWM方式制作,用主動元件IGBT模塊設計，以隔離變壓器輸出來增加整機穩定性, 具有負載适應性強、輸出波形品質好、操作簡便等特點，具有短路、過流、過載、過熱，過欠壓等保護功能，以保證電源可靠運行。
應用領域：
産品廣泛應用于進出口設備、家電、電機、電動工具、開關電源、變壓器、電壓/電流互感器、認證檢測機構、高校科研院所實驗室等行業。
- 詳細介紹
- 技術參數
産品特點：
1、采用TI公司32位DSP數字信号處理器，運算能力強，處理速度快。
2、三相獨立H橋逆變及三相獨立輸出變壓器設計，使三相輸出在電氣與控制上相互獨立，互不幹擾影響。
3、具有6組快捷電壓頻率組，快速切換用戶常用電壓頻率。
4、采用全數字化控制與反饋技術，輸出電壓與負載電流雙閉環控制算法，控制速度快，精度高，穩定性好。
5、對系統各項運行參數進行實時監控，具有多種完善的保護功能。
6、具有多種參數測量與顯示，可測量并顯示三相電壓、三相電流、三相功率、
三相功率因數、總功率等多種參數。
7、可選配彩色觸摸屏顯示，具有數據存儲和事件記錄功能，可記錄用戶操作和故障報警類型。
8、可選配RS232、RS485串行通訊接口，标準工業MODBUS RTU通訊協議。
9、智能溫控調節風機，降低噪聲，延長壽命。

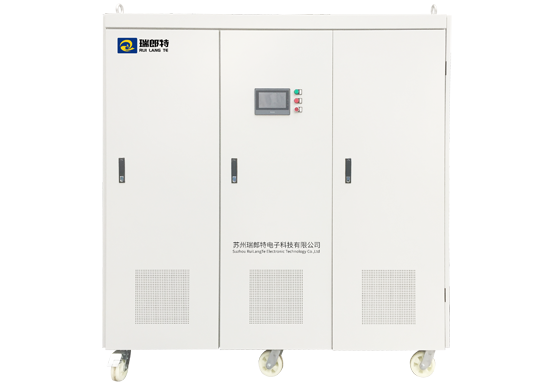

産品圖片：
| 型号（DHS-） | 33060 | 33100 | 33150 | 33300 | 33600 | |
|---|---|---|---|---|---|---|
| 容量 | 6KVA | 10KVA | 15KVA | 30KVA | 60KVA | |
| 輸入電壓 | 單相 AC220V±10%/三相 AC380V±10% | |||||
| 輸入頻率 | 50/60Hz±5% | |||||
| 電路方式 | SPWM方式，正弦波輸出 | |||||
| 輸出頻率 | 50Hz,60Hz,45～70Hz | |||||
| 頻率穩定度 | ≤0.1% | |||||
|
輸出 電流 |
低位檔 | 18A | 30A | 45A | 90A | 191A |
| 高位檔 | 9A | 15A | 22.5A | 45A | 90.5A | |
| 輸出電壓 | 低位檔：0-260V可調;高位檔：0-520V可調，調壓步幅0.1V | |||||
| 輸出相數 | 三相四線 | |||||
| 源電壓效應 | ≤1% | |||||
| 負載效應 | ≤1% | |||||
| 波形失真度 | ≤2.0%(阻性負載） | |||||
| 相位差 | 120°±2° | |||||
| 動态特性 | 100%突加突卸負載，電壓突變≤5%，恢複時間20ms。 | |||||
| 過載報警 | 120% 60秒；150% 30秒；200% 10秒 | |||||
| 保護裝置 | 短路保護，過載保護，過流保護，功率器件過熱保護。 | |||||
| 過載能力 | 可承受功率不大于電源額定功率0.5倍的感性負載或波峰因數不大于3.0整流性負載的啓動沖擊，并正常運行。 | |||||
| 記憶功能 | 自動記憶上次啓動運行參數 | |||||
| 效率 | ≥85% | |||||
| 通訊接口 | 選配RS232或RS485通訊 | |||||
| 顯示 | 電壓 | 分辨率：0.1V; 精度：±(0.4%×讀數值+0.1%×滿量程值) | ||||
| 電流 | 分辨率：0.001A/0.01A 精度：±（0.4%×顯示值+0.1%×額定輸出值） | |||||
| 功率 | 分辨率：1W 精度：±1%（功率因數0.8以上） | |||||
| 顯示方式 | LED顯示 | |||||
| 尺寸（寬×深×高）,單位：mm | 510×850×1200 | 560×1200×1398 | ||||
| 環境溫度 | 溫度：0～40℃ 相對濕度：≤90%RH | |||||
| 備注：可接受各種非标類定制電源。 | ||||||
| 型号（DHS-） | 331000 | 332000 | 333000 | 336000 | 338000 | |
|---|---|---|---|---|---|---|
| 容量 | 100KVA | 200KVA | 300KVA | 600KVA | 800KVA | |
| 輸入電壓 | 三相 AC380V±10% | |||||
| 輸入頻率 | 50/60Hz±5% | |||||
| 電路方式 | SPWM方式，正弦波輸出 | |||||
| 輸出頻率 | 50Hz,60Hz,45～70Hz | |||||
| 頻率穩定度 | ≤0.1% | |||||
| 輸出電流 | 151A | 303A | 456A | 912A | 1215A | |
| 輸出電壓() | 0-520V可調，調壓步幅0.1V | |||||
| 輸出相數 | 三相四線 | |||||
| 源電壓效應 | ≤1% | |||||
| 負載效應 | ≤1% | |||||
| 波形失真度 | ≤2.0%(阻性負載） | |||||
| 相位差 | 120°±2° | |||||
| 動态特性 | 100%突加突卸負載，電壓突變≤5%，恢複時間20ms。 | |||||
| 過載報警 | 120% 60秒；150% 30秒；200% 10秒 | |||||
| 保護裝置 | 短路保護，過載保護，過流保護，功率器件過熱保護。 | |||||
| 過載能力 | 可承受功率不大于電源額定功率0.5倍的感性負載或波峰因數不大于3.0整流性負載的啓動沖擊，并正常運行。 | |||||
| 記憶功能 | 自動記憶上次啓動運行參數 | |||||
| 效率 | ≥85% | |||||
| 通訊接口 | 選配RS232或RS485通訊 | |||||
| 顯示 | 電壓 | 分辨率：0.1V; 精度：±(0.4%×讀數值+0.1%×滿量程值) | ||||
| 電流 | 分辨率：0.001A/0.01A 精度：±（0.4%×顯示值+0.1%×額定輸出值） | |||||
| 功率 | 分辨率：1W 精度：±1%（功率因數0.8以上） | |||||
| 顯示方式 | 彩色觸摸屏顯示 | |||||
| 尺寸（寬×深×高）,單位：mm | 1910×1160×1820 | 2020×1260×2020 | ||||
| 環境溫度 | 溫度：0～40℃ 相對濕度：≤90%RH | |||||
| 備注：可接受各種非标類定制電源。 | ||||||
